这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

当我们在做工程项目时,常常会遇到各种类型的桥梁需要建模,钢箱梁、斜拉桥、混凝土桥、悬索桥、人行天桥、钢桁梁等。这么多种类型的桥梁,有没有一个软件,能一次性解决?

下面,带大家认识一下三维桥梁建模神器——OpenBridge Modeler,到底有多厉害!

01、OpenBridge Modeler软件介绍

OpenBridge Modeler是Bentley公司针对桥梁模型创建而开发的一款参数化三维设计软件,具有强大的设计建模功能,包括渲染和可视化、碰撞检测、动态视图、出钢筋表和施工模拟。可以利用强大的参数化截面图模板,自由创建复杂形状的模型。而其丰富的常用结构化和非结构化组件库可以帮助用户简化日常的桥梁建模工作、实现逼真的可视化效果并提供费用估算明细。

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

OpenBridge Modeler可用于钢箱梁、斜拉桥、混凝土桥、悬索桥、人行天桥、钢桁梁等三维设计。可根据地形、道路、入口坡道以及相关基础设施来校准设计。逼真的渲染效果使桥梁设计变得更加生动,也增加了可视化的效果。您可以通过交通和施工模拟来节省工期。使用碰撞检测功能可以减少图纸设计变更,让您避免不必要的返工,从而更好地控制成本。

02、软件9大功能

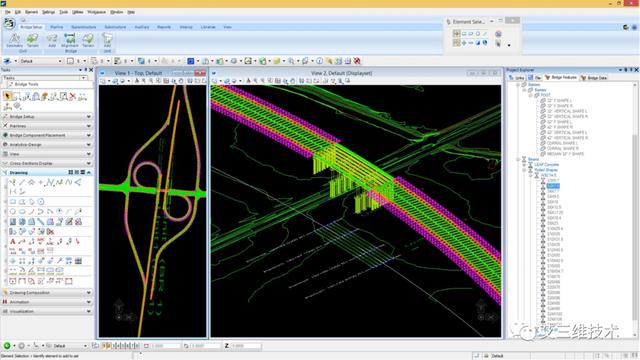

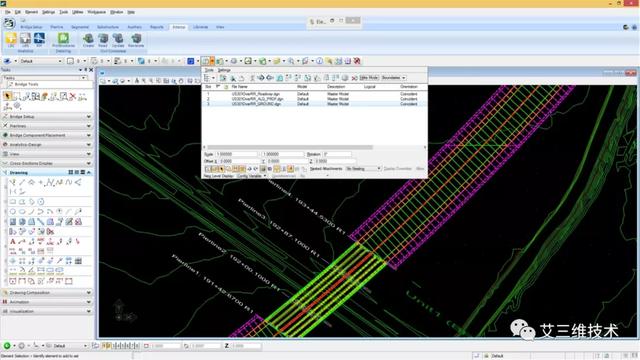

1. 采集场地和建筑条件道路几何图形和拓扑:重复使用直接从 Bentley 道路产品(例如,GEOPAK、Bentley InRoads 或 MXROAD)中获得的土木工程数据,并从 LandXML 文件导入道路信息和地面数据。

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

2. 协调多专业的桥梁团队:交换项目信息(其中包括桥梁几何线形、材料、载荷、预应力钢绞线模式和抗剪钢筋),从而加强决策。通过在整个桥梁生命周期过程中实时协作和共享、重复利用和重新创建数据,简化工程设计的内容管理,最大程度地减少设计错误风险和施工问题。

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

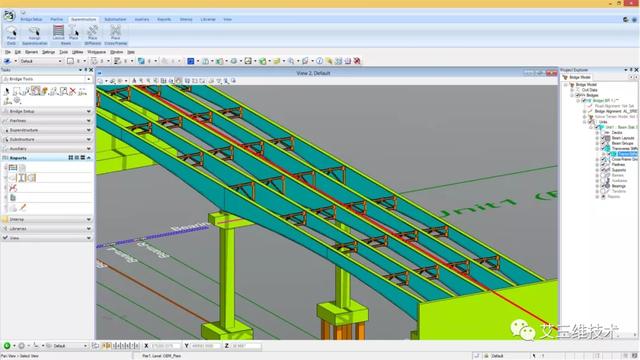

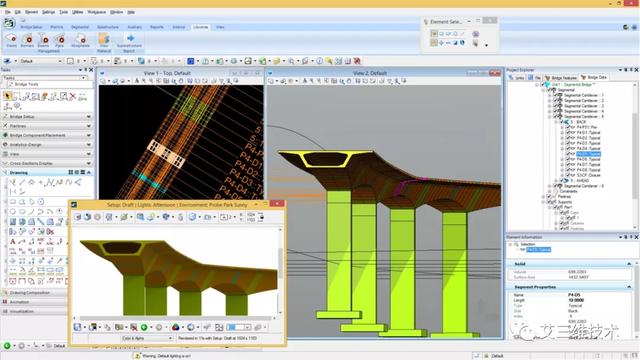

3. 设计桥梁并建模:通过运用多专业的创新可视化流程快速生成制定工程设计决策所需的信息,加速桥梁设计。利用数据的互操作性直观的确定您设计的桥梁是否影响现有和设计项目中的元素。

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

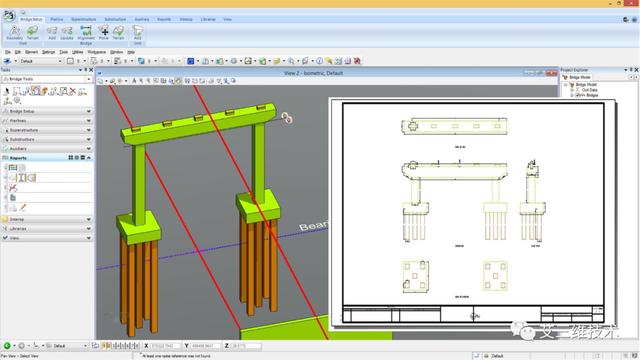

4.生成桥梁项目交付成果:生成详细报表。为剖面图、立面图和框架平面图创建三维和二维工程图。

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

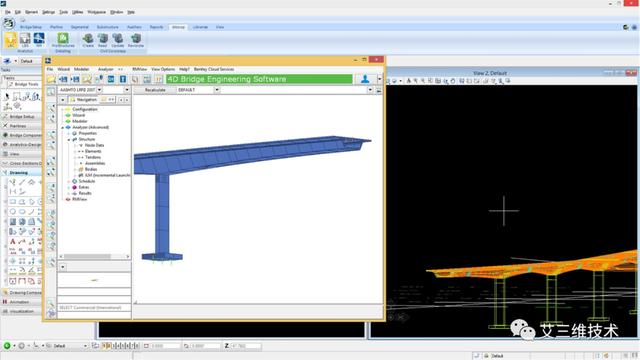

5. 与桥梁分析应用程序进行互操:作通过连接到 LEAP Bridge 和 RM Bridge 执行强大的分析和设计规范验证,确保桥梁设计符合行业标准。

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

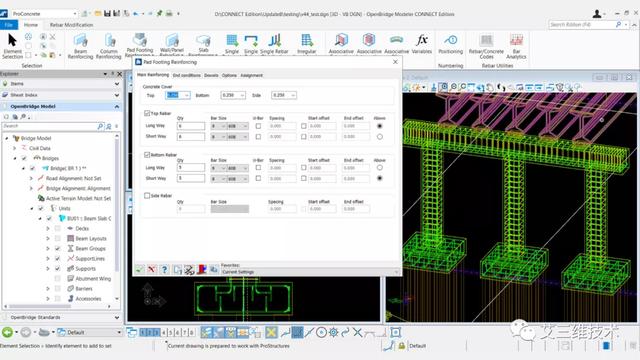

6. 与详图设计应用程序紧密集成:通过连接到 ProStructures,开发详细的钢筋设计,其中包括钢条标记、计划、数量和工程图。

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

7. 管理桥梁项目变更:通过轻松更新智能桥梁模型并充分利用桥梁组件之间的嵌入式参数关系,您可以快速响应项目变更。

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

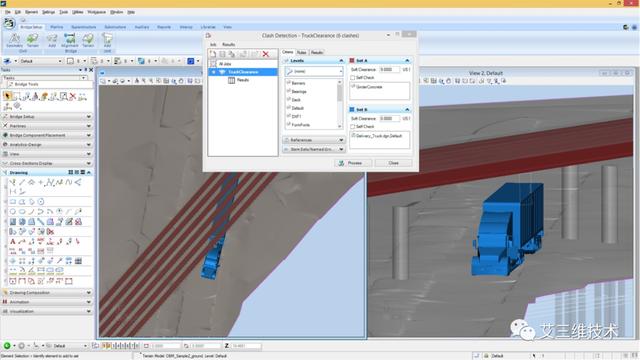

8. 执行桥梁碰撞检测:通过执行与现有基础设施桥梁结构的冲突分析来降低风险,从而节省时间、消除建筑错误并降低项目成本。以三维或表的形式查看碰撞现象。检测与加固钢筋和其他嵌入件的碰撞检查相邻结构和道路之间所需的最小间隙。

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

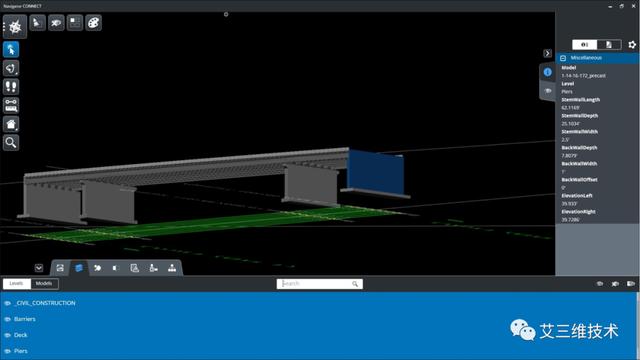

9. 发布 i-model:使用 i-model 交换项目模型和信息。通过 i-model,您可以实施独特而强大的工作流来进行信息共享、分发和设计审阅。而使用 ProjectWise 和其他能够利用 i-model 强大功能的产品和服务,还可以进一步增强这些工作流。

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

03、软件优势

1)三维参数化智能桥梁建模,可以实现快速设计和迭代设计;

2)与 Bentley 的土木工程应用程序无缝集成,可以校准地形、道路、入口坡道和其他相关基础设施的设计;

3)与 LEAP Bridge 和 RM Bridge 等桥梁分析应用程序无缝集成,可以进行桥梁设计、分析和额定载荷分析;

4)增强的可视化功能,可以呈现逼真的渲染效果、交通模拟等;

5)碰撞检测,有利于在施工开始之前减少地下公共设施干扰等问题,从而最大限度减少代价高昂的延误;

6)施工模拟和规划,便于筹划工作并确保施工能力。

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

04、软件应用案例

旬邑至陕甘界高速公路项目

本项目路线起于甘肃境内正宁县花园村以北,支党河特大桥甘肃岸桥头(右幅K295 761)与银百 线甜水堡经庆城至永和高速公路顺接(=甘肃段右幅K295 760.831),终点位于陕西境内旬邑县赤道 社区西南侧与已建银百线咸旬高速路相接,并通过终点赤道枢纽立交与G3511荷宝线旬邑至凤翔段 高速公路相接,路线全长24.939公里。

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

桥梁建模内容:支党河特大桥、梁渠沟大桥、太村产业园1-4号桥、文家村中桥、 新丰桥、 于家沟畔桥、 老虎渠 , 甜水沟桥,15座天桥分离式立交两座。

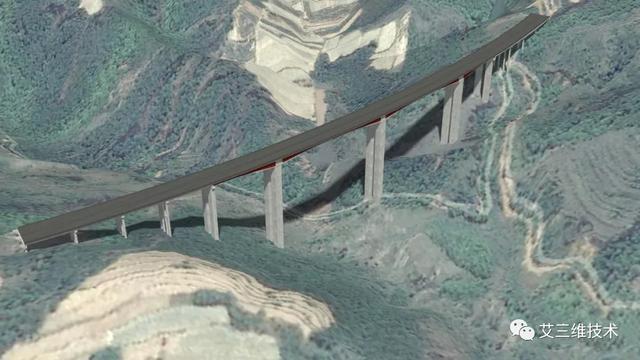

支党河大桥模型

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

粱渠沟特大桥模型

这一款三维桥梁建模软件,工程人都爱用(桥梁三维建模用什么软件)

关注“艾三维技术”微信公众号,免费获得BIM软件7天免费试用和13个BIM软件系列教程,还有精彩案例,BIM解决方案,定期发送!
